描述

VISTA-128BPT/VISTA-250BPT含子系統功能的商業安防系統報警控制主機

VISTA-128BPT/VISTA-250BPT 是霍尼韋爾商業報警主機家族中的一個功能強大的主機系列，它集成報警，視頻監控和訪問控制等功能。VISTA-128BPT/VISTA-250BPT 眾多的模塊不僅擴展了主機的應用還簡化了用戶的操作。VISTA-128BPT/VISTA-250BPT 可應用于住宅防盜，住宅火災和商業防盜。它能兼容了電話通訊和各種網絡通訊產品，可以通過電話線或網絡進行報警報告，上傳/ 下載和遠程服務。

VISTA-128BPT/250BPT 產品特點和優勢

性能特點與訂購信息

基本功能

• 提供9 個有線防區

• 通過內置的輪詢回路接口(V-Plex®, multiplex)，VISTA-128BPT 可最多擴展 119 個防區，VISTA-250BPT 可擴展241 個防區

• 支持多達127 個無線防區擴展，最多使用2 個5800 系列的無線接收機。 （當使用有線防區/ 輪詢回路的擴展防區時無線防區將少于127 個）

• 警鈴輸出電路：12VDC，最大輸出電流1.7A

• 可分為8 個獨立控制的子系統

• 提供7 個等級150 個用戶碼

• 提供32 條鍵盤宏指令，每個命令最多32 個字符

• 時間日志，VISTA-128BPT 能保存512 條事件記錄，VISTA-250BPT 能保存

1000 條時間記錄

• 防區1 支持多達16 個2 線煙感探測器

• 防區7 可被用作鑰匙布撤防開關

• 集成WIN-PAK 門禁控制系統，能提供更多的用戶、事件報告和時間表控制

• 支持V-Plex® 擴展的VistaKey 門禁控制系統， 其中VISTA-128BPT 支持8個VistaKey 模塊( 門禁點) 和250 張門禁卡，VISTA-250BPT 支持15 個VistaKey 模塊( 門禁點) 和500 張門禁卡

•使用基于Windows 系統的下載軟件Compass 能夠輕松的進行編程和維護

• 支持多達96 個可編程輸出設備

• 可通過鍵盤復位煙感探測器

• 快速布防

• 群旁路

• 強制布防

• 事件布防

• 支持一氧化碳(CO) 防區類型

• 提供增強的高速RS-232 接口用于第三方接口和自動化設備

• 通過主機的ECP 總線擴展IP 通訊設備

• 支持 V-Plex 智能連接功能，可以提高V-Plex 防區的響應速度。

• 電話斷線監測

附加功能

基本有線防區特性：

• 線尾阻監控（可選用于防區2-8）支持常開和常閉的探測器

• 有限防區能單獨配置給8 個子系統中的任一個

• 防區1 支持多達16 個2 線煙感探測器

• 防區1-8 的4 線煙感探測器和溫感探測器（使用4 線煙感探測器必須使用EOL 監控）只能被用于住宅火警

輪訓回路擴展(V-Plex®) 總線防區特性：

• 回路最大電流可達128mA

• 必須使用V-Plex 設備

• 被主機監控

• 能單獨配置給8 個子系統中的任一個

• 支持VSI 總線隔離模塊

• 支持4297 擴展模塊

• 最大線長3600 米（12,000 英尺）

無線擴展防區特性：

• 最多可連接2 個系列的無線接收機，VISTA-128BPT 最多支持127 個無線防區，VISTA-250BPT 最多支持241

個無線防區（若使用有線防區和/ 或總線擴展防區時，無線防區數量將減少）

•主機通過“簽到”信號監控無線設備（除了某些非監控發射器）

• 給受監控發射器提供防拆保護

• 能單獨配置給8 個子系統中的任何1 個子系統

時間表功能特性：

•撤防/ 布防時間表（用于控制布/ 撤防和報告）

• 假日時間表（允許不同的時間窗來撤防/ 布防時間表）

• 定時事件（如激活繼電器，自動旁路和取消旁路，自動布/ 撤防等）

• 訪問時間表（如限制用戶訪問系統的時間）

• 終端用戶輸出編程模式（提供20 個時間段來進行輸出控制）

子系統特性：

• 能夠提供8 個子系統，分別獨立控制

• 公共區域子系統，可對其進行編程使其在最后一個子系統布防后自動布防該公共區子系統，任一個子系統撤防后自動撤防該公共區子系統。

• 主子系統(9) 被分配給主鍵盤，用于同時在主鍵盤上查看所有8 個子系統的狀態

• 所有的防區都能被分配給8 個子系統中的1 個

• 鍵盤能被分配給8 個子系統中的1 個或者配置給主子系統(9) 用來查看系統狀態

• 能分配繼電器給1 個或所有8 個子系統

• 能在所有子系統的鍵盤上顯示火警和/ 或盜警和緊急和環境故障（可選項）

• 每個子系統可單獨編程用戶數，進入延遲和退出延遲

技術參數

型號 VISTA-128BPT

規格

電氣規格

• 輸入電壓：~220V 50Hz，使用1361 變壓器（16.5VAC，40 VA）

 • 警鈴輸出：10VDC-13.8VDC, 最大1.7A；輔助電流消耗小于750mA

• 備用電池：12VDC, 7AH 密封鉛酸電池

 • 待機時間：在750mA 輔助加載使用7AH 電池情況下最短4 小時

 • 電路保護：系統在電池輸入端、警號輸出端及輔助電源端都采用了PTC 電路斷路器，以防止電池反接或其他接線錯誤（如短路）

通訊格式：

 • 4 和10 位的賬號的ADEMCO Contact ID 和ADEMCO 4+ 2 Express

• 1 6. 5 VAC，25VA變壓器

外觀尺寸：

 • 主機318mm（寬）X 368mm（高）X 76mm（深）

 • 6160 鍵盤189mm（寬）X 133mm（高）X 33mm（深）

配件

輔助設備• 6160 – Alpha 鍵盤

 • 6148CH – 中文固定字符鍵盤

 • 4204 – 繼電器模塊，4 個C 型觸點

 • 4232AP – 32 路繼電器模塊，與主機網絡連接

 • 5882 系列– 無線接收機用于接收5800 系列的無線探測器

V-Plex 總線設備•4101SN 單繼電器/ 防區擴展模塊

 • 4190SN 兩防區擴展模塊

 • 4193SN 兩防區擴充模塊

 • 4208SN 8 防區總線擴充擴展模塊

 • 4209U 通用組防區模塊－ 2/4 防區

 • 4297 總線擴展模塊

 • VSI 總線隔離模塊

總線專用探測器：

 • IS2500SN V-Plex 總線專用紅外探測器

 • DT7500SN V-Plex 總線專用雙鑒探測器

 • FG1625SN V-Plex 總線專用玻璃破碎探測器

通訊/ 控制附件

 • 4286 電話語音接口模塊

 • IPM-Vista 網絡通訊模塊

 • MCM-Vista GPRS 無線網絡通訊模塊

門禁控制模塊

 • VISTAKey V-Plex 總線門禁控制模塊

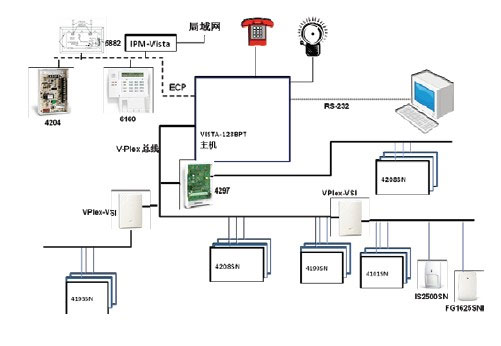

架構圖
